通辽上门修网络安装网络模块,为您的新家提供弱电方面的各种服务,今天为朋友讲讲网线的制作方法!如果您需要制作网线维修网络可以拨打电话15947150245为您上门服务!
◆ T568A规定的连接方法是(从左起):
1—— 白–绿(就是白色的外层上有些绿色,表示和绿色的是一对线)
2—— 绿色
3—— 白–橙(就是白色的外层上有些橙色,表示和橙色的是一对线)
4—— 蓝色
5—— 白–蓝(就是白色的外层上有些蓝色,表示和蓝色的是一对线)
6—— 橙色
7—— 白–棕(就是白色的外层上有些棕色,表示和棕色的是一对线)
8—— 棕色

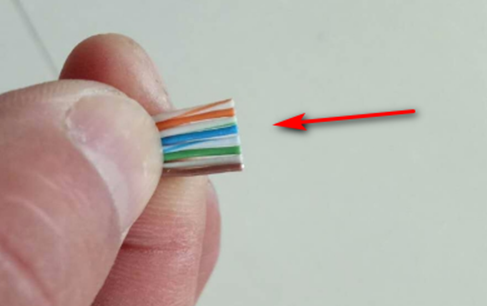

◆ T568B规定的连接方法是:
1—— 白–橙
2—— 橙色
3—— 白–绿
4—— 蓝色
5—— 白–蓝
6—— 绿色
7—— 白–棕(就是白色的外层上有些棕色,表示和棕色的是一对线)
8—— 棕色
在通常的工程实践中,T568B使用得较多。不管使用哪一种标准,一根5类线的两端必须都使用同一种标准。举例来说:如果一端的水晶头1~8号引脚的颜色排列是:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕,那么另一端的水晶头1~8号引脚的线对排列应该和它完全一样。不仅仅颜色排列一样,并且1和2必须是一对线;3和6也必须是一对线。
◆ 这里特别要强调一下,线序是不能随意改动的。例如,从上面的连接标准来看,1和2是一对线,而3和6又是一对线。但如果我们将以上规定的线序弄乱,例如,将1和3用作发送的一对线,而将2和4用作接收的一对线,那么这些连接导线的抗干扰能力就要下降,误码率就可能增大,这样就不能保证以太网的正常工作。

网线制作方法有两种:
直通线 :双绞线两边都按照 EIAT/TIA 568B 标准连接水晶头。
交叉线 (错线):双绞线一边是按照 EIAT/TIA 568A 标准连接,另一边按照 EIT/TIA 568B 标准连接水晶头。
用户可根据实际需要选用直通线或交叉线,各种使用情况如下( PC :计算机、 HUB :集线器、 SWITCH :交换机、 ROUTER :路由器):
PC —— PC : 交叉线 PC —— HUB : 直通线 HUB 普通口 —— HUB 普通口: 交叉线
HUB 级联口 —— HUB 级联口: 交叉线 HUB 普通口 —— HUB 级联口: 直通线
HUB —— SWITCH : 交叉线 HUB 级联口 —— SWITCH : 直通线 SWITCH —— SWITCH : 交叉线 SWITCH —— ROUTER : 直通线 ROUTER —— ROUTER : 交叉线
