通辽上门网线制作与做水晶头

作者: 佚名  日期:2014-08-16 21:19:36   来源: 本站整理

今天通辽电脑维修网为大家说说网线的制作!网线有2种线序做法!

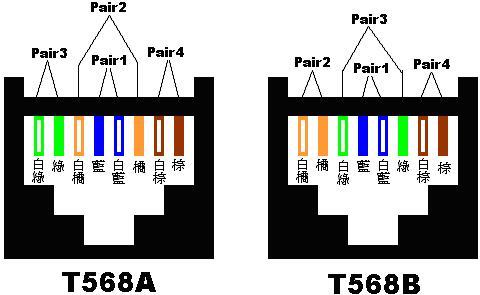

◆  T568A规定的连接方法是(从左起):
        1—— 白–绿(就是白色的外层上有些绿色,表示和绿色的是一对线)
        2—— 绿色
        3—— 白–橙(就是白色的外层上有些橙色,表示和橙色的是一对线)
        4—— 蓝色
        5—— 白–蓝(就是白色的外层上有些蓝色,表示和蓝色的是一对线)
        6—— 橙色
        7—— 白–棕(就是白色的外层上有些棕色,表示和棕色的是一对线)
        8—— 棕色
         ◆ T568B规定的连接方法是:
        1—— 白–橙
        2—— 橙色
        3—— 白–绿
        4—— 蓝色
        5—— 白–蓝
        6—— 绿色
        7—— 白–棕(就是白色的外层上有些棕色,表示和棕色的是一对线)
        8—— 棕色
       在通常的工程实践中,T568B使用得较多。不管使用哪一种标准,一根5类线的两端必须都使用同一种标准。举例来说:如果一端的水晶头1~8号引脚的颜色排列是:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕,那么另一端的水晶头1~8号引脚的线对排列应该和它完全一样。不仅仅颜色排列一样,并且1和2必须是一对线;3和6也必须是一对线。
       ◆ 这里特别要强调一下,线序是不能随意改动的。例如,从上面的连接标准来看,1和2是一对线,而3和6又是一对线。但如果我们将以上规定的线序弄乱,例如,将1和3用作发送的一对线,而将2和4用作接收的一对线,那么这些连接导线的抗干扰能力就要下降,误码率就可能增大,这样就不能保证以太网的正常工作。
       网线制作方法有两种:
       直通线 :双绞线两边都按照 EIAT/TIA 568B 标准连接水晶头。
       交叉线 (错线):双绞线一边是按照 EIAT/TIA 568A 标准连接,另一边按照 EIT/TIA 568B 标准连接水晶头。
       用户可根据实际需要选用直通线或交叉线,各种使用情况如下( PC :计算机、 HUB :集线器、 SWITCH :交换机、 ROUTER :路由器):
PC —— PC : 交叉线  PC —— HUB : 直通线  HUB 普通口 —— HUB 普通口: 交叉线
HUB 级联口 —— HUB 级联口: 交叉线  HUB 普通口 —— HUB 级联口: 直通线
HUB —— SWITCH : 交叉线  HUB 级联口 —— SWITCH : 直通线  SWITCH —— SWITCH : 交叉线  SWITCH —— ROUTER : 直通线  ROUTER —— ROUTER : 交叉线

通过今天的讲解对您有没有帮助呢?如果您需要做网线的话联系我们把!
